Система условных обозначений подшипниковых заводов России и СНГ.Обозначение подшипника может состоять из двух обозначений: основного и дополнительного. В основном обозначении кодируется следующая информация: размер подшипника, его тип...

11.09.15

Обозначение подшипника может состоять из двух обозначений: основного и дополнительного. В основном обозначении кодируется следующая информация: размер подшипника, его тип и конструктивное исполнение. Это, кстати, для нас самая главная информация. Дополнительное обозначение может располагаться перед и после основного. В дополнительном обозначении (которое стоит перед основным) кодируется такая информация: класс точности, внутренний зазор и момент трения подшипника. В дополнительном обозначении (которое стоит после основного) кодируется: материал подшипника, специальные технические требования, вид смазки и др. Но следует знать, что если подшипник выпускается без специальных требований к смазке, величине зазора и пр., то дополнительно обозначение не ставиться.

1. Основное условное обозначение.

Условное обозначение подшипников, у которых диаметр отверстий от 10 до 500 мм. Для таких подшипников в основном обозначении цифры расположены таким образом:



В основное обозначении порядок расположения и чтения цифр – СПРАВА НАЛЕВО. Цифр может быть от двух до семи.

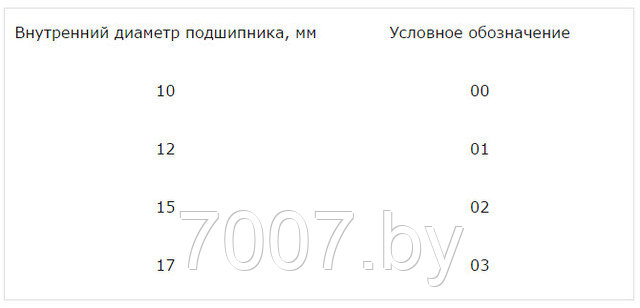

Цифры, стоящие под номером 1 и 2 обозначают внутренний диаметр подшипника. При этом для некоторых диаметров существует строгое соответствие условному обозначению:

Внутренние диаметры от 20 до 495 мм включительно обозначают по формуле: диаметр деленный на 5.

Здесь необходимо помнить, что при одинаковом внутреннем диаметре, наружный диаметр подшипника и ширина может быть различный. Это потому что промышленность выпускает подшипники различной грузоподъемности и конструкций.

Цифра, стоящая под номером 3 обозначает серию диаметров.

Цифра, стоящая под номером 7 обозначает серию ширин.

Эти серии (серии диаметров и ширин) определяют наружный диаметр и ширину подшипника.

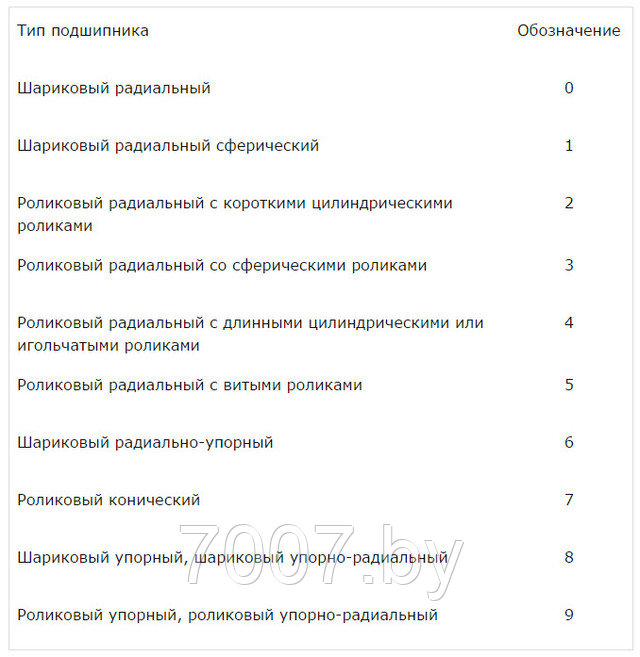

Цифра, стоящая под номером 4 обозначает тип подшипника.

Цифры, стоящие под номером 5 и 6 кодируют конструктивное исполнение подшипника.

Рассмотрим ПРИМЕР условного обозначения подшипника «миллионника» 1180304. Это шариковый радиальный однорядный с двухсторонним уплотнением.

04 – диаметр отверстия (высчитываем: 04*5 = 20 мм); 3 – серия диаметра; 0 – тип подшипника; 18 – конструктивное исполнение; 1 – серия ширины.

Рассмотрим ПРИМЕР условного обозначения подшипника 304. Это шариковый радиальный однорядный.

04 – диаметр отверстия (высчитываем: 04*5 = 20 мм); 3 – серия диаметра; 0 – тип подшипника; 00 – конструктивное исполнение; 0 – серия ширины.
