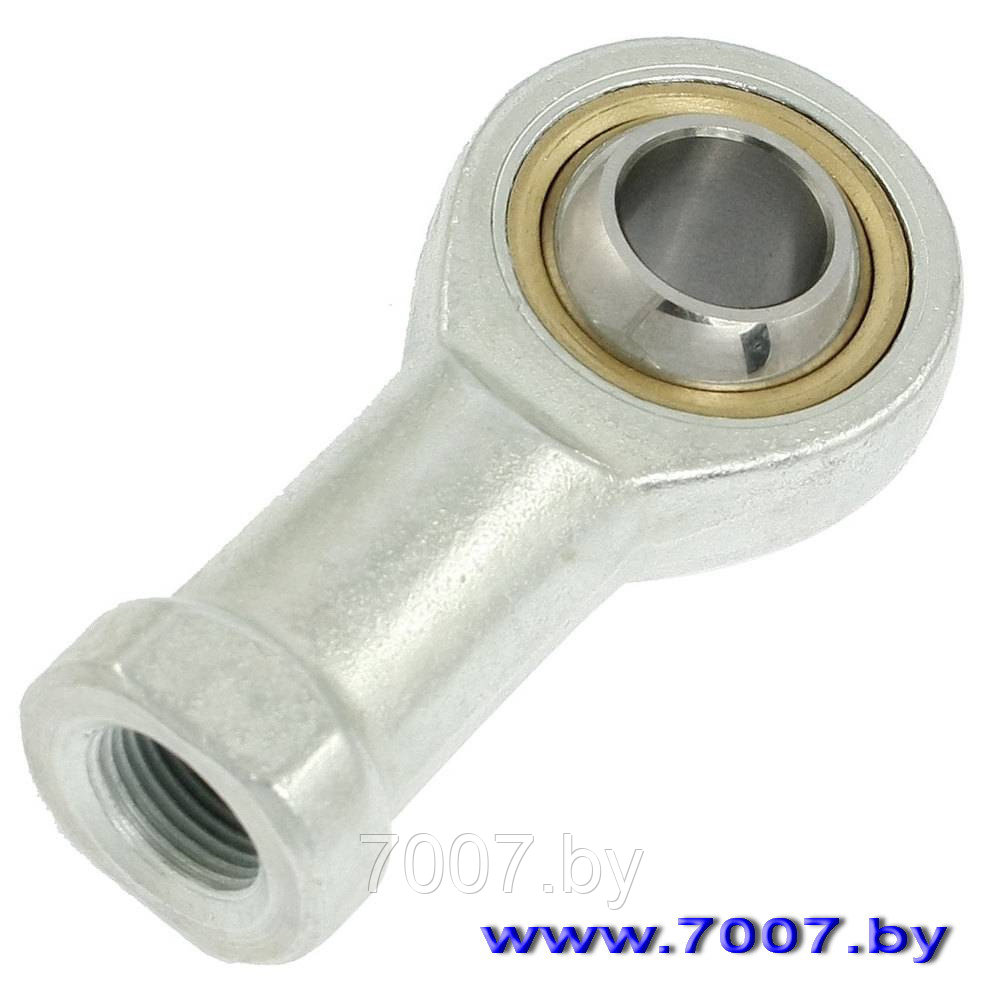

Шарнирный наконечник TSF5 (правая внутренняя резьба)

Шарнирный наконечник TSF5 это шарнирная головка с внутренним диаметром шарнира 5 мм и внутренней правой резьбой М5 шаг 0.08

 аналоги: Шарнирный наконечник SI05, аналог: Шарнирный наконечник SI-05, Шарнирный наконечник TSF5, Шарнирный наконечник SIJK5C, Шарнирный наконечник SIBP5, Шарнирный наконечник PHS5

Шарнирные головки  состоят из литого корпуса в котором установлен шаровой шарнир.

Благодаря резьбе (внутренней или наружной ) на корпусе шарнирные головки могут использоваться в опорных или соединительных элементах, тем самым имеют массу различных типов применений.

По цифровой маркировке шарнирной головки можно определить, какого внутреннего диаметра посажен шаровой шарнир, а по буквенной маркировке – какую конструкцию имеет корпус. Например:
TSM5 это шарнирная головка с внутренним диаметром шарнира 5 мм и наружной правой резьбой. Когда наружная резьба корпуса левая – к буквенному индексу добавляется буква L
TSML5 это шарнирная головка с внутренним диаметром шарнира 5 мм и наружной левой резьбой.

TSF5 это шарнирная головка с внутренним диаметром шарнира 5 мм и внутренней правой резьбой. Когда внутренняя резьба корпуса левая – к буквенному индексу добавляется буква L
TSFL5 это шарнирная головка с внутренним диаметром шарнира 5 мм и внутренней левой резьбой.

Шарнирные головки (состоят из корпуса внутри которого находится шарообразный шарнир скольжения) с внутренним диаметром шарнира более 20 мм как правило оснащены ниппелем (маслёнкой) для смазки или отверстием для подвода.

Шарнирные головки способны воспринимать комбинированные как радиальные так и осевые нагрузки.

Шарнирные головки обеспечивают перемещение сразу в трёх плоскостях, так как обладают свойством само центрирования.

Самые распространенные размерные серии с внутренним диаметром шарнира 5 мм до 35 мм.

Шарнирные головки имеют применение в различных отраслях, таких как сельскохозяйственная и садовая техника, гидравлическое и пневматическое оборудование, подъёмные установки, тренажёры для фитнеса, рулевые наконечники, доводчики дверей и др.
