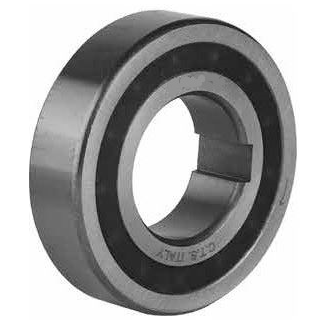

Обгонная муфта CSK20 PP, размер 20*47*14

Обгонная муфта CSK20 PP, размер в мм. 20*47*14

CSK20 PP — это обозначение конкретного типоразмера обгонной муфты (муфты свободного хода).

1. Общее описание и принцип работы

Обгонная муфта CSK20 PP — это механическое устройство, которое передает крутящий момент только в одном направлении и свободно вращается (обгоняет) в противоположном.

· Принцип действия: В основе лежит принцип действия храпового механизма. Внутри муфты находятся специальные фигурные ролики (или кулачки), которые в определенном положении заклиниваются между внутренней и внешней обоймой, обеспечивая жесткую сцепку и передачу момента. При изменении направления относительного вращения обойм ролики выходят из заклинивающего положения, и обоймы вращаются независимо друг от друга.
· Альтернативное название: Такие муфты также часто называют муфтами свободного хода.

2. Основные технические характеристики:

· Типоразмер: CSK20 PP
· Посадочные диаметры:
  · Внутренний диаметр (вала): 20 мм
  · Внешний диаметр (отверстия ступицы): 47 мм
· Ширина: 14 мм
· Номинальный крутящий момент (M_n): ~ 25 Н·м
· Пиковый крутящий момент (M_max): ~ 50 Н·м
· Максимальная частота вращения (при M_n): ~ 4500 об/мин
· Материал: Как правило, высококачественная сталь, подвергнутая закалке и другим видам термообработки для обеспечения высокой износостойкости.
· Стандартное исполнение: Муфта поставляется без шпоночного паза. Это позволяет установить ее на вал в любом угловом положении. Фиксация на валу и в корпусе осуществляется по принципу плотной посадки с натягом (прессовая посадка). Для монтажа/демонтажа требуется специальный инструмент.

3. Конструкция и особенности

· Компактность: Муфты серии CSK известны своей очень компактной конструкцией "все в одном", что позволяет легко интегрировать их в различные узлы.
· Высокая точность: Обеспечивают точное и мгновенное срабатывание.
· Низкий момент инерции: Благодаря малой массе и компактности, муфта практически не влияет на инерцию системы.
· Надежность: Рассчитаны на длительный срок службы при правильных условиях эксплуатации.
· Нулевой люфт: В режиме передачи момента муфта работает без люфта.

4. Области применения

Обгонные муфты CSK20 PP и аналогичные им используются в самых разных отраслях промышленности, везде, где требуется передача момента в одном направлении и свободное вращение в другом:

1. Станкостроение: В приводах подач, байпасных механизмах, системах обратного хода.
2. Транспортное и автомобильное машиностроение: В стартерах, генераторах, системах переключения передач (хотя там чаще используются роликовые обгонные муфты другого типа).
3. Сельскохозяйственная техника: В приводах косилок, сеялок, жаток.
4. Промышленные редукторы и приводы: Для создания обратного хода или в качестве защитного элемента.
5. Оборудование для пищевой и упаковочной промышленности.

5. Важные замечания

· Производитель: Изначально CSK20 PP — это модель Ringspann. Однако этот типоразмер стал стандартом де-факто, и многие другие производители (как европейские, так и азиатские, включая китайские) выпускают аналогичные муфты с такими же геометрическими параметрами. Качество и характеристики (номинальный момент, износостойкость) могут отличаться в зависимости от производителя.
· Аналоги: При поиске аналога или замены необходимо сверять не только посадочные размеры (20*47*14), но и номинальный крутящий момент.
· Монтаж: Требует точного соблюдения допусков посадки (как правило, h6 для вала и H7 для отверстия) и аккуратного запрессовывания. Неправильный монтаж — основная причина выхода муфты из строя.

В номере обгонной муфты CSK индекс PP обозначает материал уплотнительного кольца (или уплотнения).

PP расшифровывается как Полипропилен (Polypropylene).

Этот полимер был выбран для конкретных условий работы:

· Стойкость к химикатам: Полипропилен обладает отличной устойчивостью к широкому спектру агрессивных сред, включая многие кислоты, щелочи, растворители и соли. Это критически важно в системах, где муфта может контактировать с химическими реагентами, топливом или другими жидкостями.
· Электрические свойства: Он является хорошим диэлектриком.
· Прочность и жесткость: Обладает достаточной механической прочностью для работы в качестве уплотнительного элемента.
· Температурный диапазон: Рабочий температурный диапазон полипропилена обычно от -5 °C до +100 °C, что подходит для многих стандартных применений.

Что это означает на практике?

Если в вашем распоряжении муфта CSK с индексом PP, это значит, что ее уплотнение рассчитано на работу в средах, где требуется химическая стойкость именно полипропилена. Если бы индекс был другим (например, NBR - нитрильный каучук, EPDM - этилен-пропиленовый каучук), то и условия применения муфты были бы иными (например, для масел и топлива или для горячей воды и пара соответственно).

Краткая структура номера муфты CSK (на примере CSK 20-PP):

· CSK — тип муфты (обгонная, сильфонная).
· 20 — внутренний диаметр (d), например 20 мм.
· PP — материал уплотнительного кольца (Полипропилен).

Таким образом, индекс PP является ключевым для определения коррозионной стойкости и совместимости муфты с транспортируемой средой.

Краткий итог:

Обгонная муфта CSK20 PP — это компактный, надежный и точный механический компонент для передачи крутящего момента в одном направлении. Ее ключевые особенности — малые габариты (20*47*14 мм), передача момента до 25 Н·м и прессовая посадка на вал и в корпус. Широко применяется в промышленном оборудовании и механических приводах.
