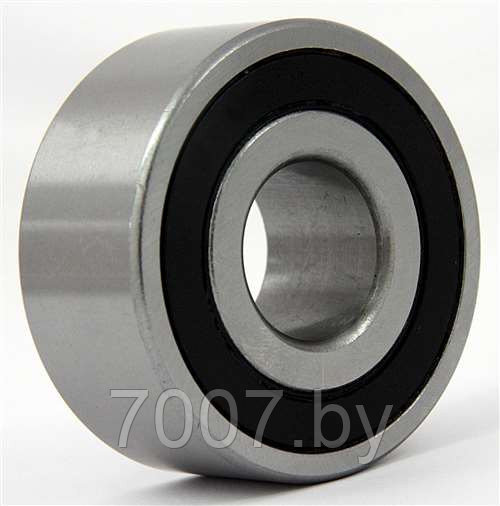

Подшипник 6409 RS (180409), размер 45x120x29

Подшипник 6409 RS (180409), размер в мм. (внутренний/наружный/ширина)  45х100х29

Подшипники шариковые радиальные Общая характеристика. Подшипники воспринимают радиальные и осевые нагрузки, действующие в обоих направлениях вдоль оси вала и не превышающие 70% неиспользованной допустимой радиальной нагрузки. Для восприятия чисто осевой нагрузки рекомендуется применять шарикоподшипники с увеличенными радиальными зазорами между шариками и дорожкой качения.

По сравнению с другими типами подшипников качения радиальные однорядные шарикоподшипники работают с минимальными потерями на терние и, следовательно, допускают наибольшую частоту вращения. Соосность посадочных мест под радиальные однорядные шарикоподшипники должна быть выдержана в таких пределах, чтобы перекос наружных колец относительно внутренних не превышал 10-15' даже при увеличенном зазоре в подшипнике. Подшипники устанавливают на жестких двухопорных валах, прогиб которых под действием внешних сил не вызывает чрезмерного углового смещения оси вала относительно оси посадочного отверстия.

Подшипники с одной и двумя защитными шайбами применяют в таких случаях, когда из-за ограниченных габаритов или неудобств в обслуживании нежелательная установка специальных уплотнительных устройств для защиты подшипника от загрязнения или удержания в узле смазочного материала. Защитные шайбы, запрессованные в канавки на бортах наружных колец, не выступают за габариты подшипника.

Сепараторы радиальных однорядных шарикоподшипников в основном штампованные с центрированием по телам качения. В подшипниках, работающих в особых условиях (например, с частотой вращения, выше допустимой), а также в некоторых крупногабаритных подшипниках применяют массивные сепараторы из антифрикционных материалов: бронзы, латуни, текстолита, алюминиевых сплавов и др. Массивные сепараторы обычно центрируются по бортам наружных колец. В этом случае для высоких частот вращения особое значение имеет правильный выбор жидкого смазочного материала и способа его подачи к трущимся поверхностям наружного кольца и сепаратора.
