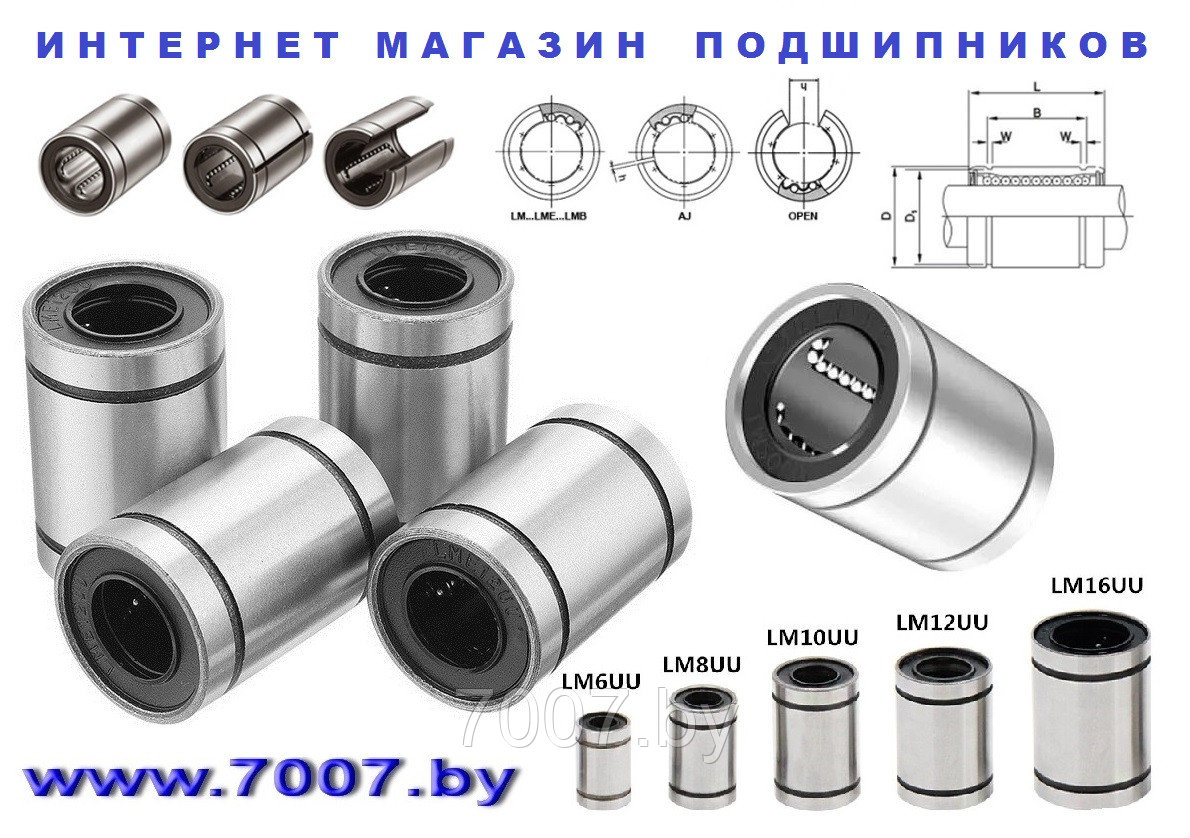

Подшипники линейного перемещения

Линейные подшипники (шариковые втулки) серии LM предназначены для использования совместно с валами SFC.
Используется в качестве подшипников качения в системах линейных перемещений, станков с ЧПУ, фрезерных и гравировальных станка, станках плазменной резки, 3d-принтерах.
Стоимость доставки курьером в любой населённый пункт - 5 рублей. Заказ на сумму свыше 50 рублей - доставляется бесплатно. Стоимость пересылки почтой наложенным платежом по тарифам БелПочты, посылки на сумму свыше 100 рублей - доставляется бесплатно.

ссылки на переход подбору линейного подшипника по размеру:

Подшипник линейного перемещения,шариковый LM 06 UU
https://7007.by/p114688584-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 08 UU

https://7007.by/p114700540-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 10 UU

https://7007.by/p114700858-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 12 UU

https://7007.by/p114701374-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 16 UU

https://7007.by/p114703121-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 20 UU

https://7007.by/p114703350-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 25 UU

https://7007.by/p114703412-podshipnik-linejnogo-peremescheniya.html

Подшипник линейного перемещения,шариковый LM 30 UU

https://7007.by/p114703866-podshipnik-linejnogo-peremescheniya.html

пример на размере 20 мм:

Шариковые втулки линейного движения,скольжения,перемещения для валов серий WC и SFC диаметра 20 мм.
Применяется в качестве подшипников качения в системах линейных перемещений, направляющих станков, 3d-принтеров.

параметры и эскиз:

Основными достоинствами направляющих качения являются малые силы сопротивления движению (меньшие до 20 раз, чем в направляющих скольжения); малая их зависимость от скорости перемещения и незначительная разница между силами трения покоя и движения. В связи с этим на направляющих качения могут быть достигнуты как быстрые, так и весьма медленные равномерные перемещения высокой точности. На направляющих скольжения такие медленные перемещения и точные подводы невозможны из-за скачков, т.е. колебаний, связанных с зависимостью сил трения от скорости.

К недостаткам направляющих качения относят: большую сложность изготовления, чем направляющих скольжения; необходимость термической обработки; повышенные требования к защите от загрязнения.

Направляющие качения применяют в машинах, если необходимо: уменьшить силы сопротивления движению для перемещения деталей вручную и для перемещения тяжелых деталей; медленно равномерно перемещать или точно устанавливать детали; перемещать детали с высокой скоростью.

Линейный подшипник в паре с цилиндрическим стержнем можно отнести к направляющим прямолинейного движения. Направляющие прямолинейного движения — это опоры, которые обеспечивают прямолинейность перемещения деталей (столов, суппортов, ползунов) в заданном направлении и воспринимают действующие на них силы. Помимо этого, такая пара является направляющей качения.

Линейный подшипник состоит из: наружной гильзы; тел качения; сепаратора; уплотнения и запорных колец.

Наружная гильза является корпусом линейного подшипника. Гильза имеет высокую твердость и шлифованную поверхность.

 Тела качения представляют собой шарики, выполненные из подшипниковых сталей, обладающих антифрикционными свойствами. Шарики циркулируют по замкнутой траектории в сепараторе.

Уплотнение скребкового типа служит для предотвращения попадания грязи в подшипник и сохранения в нем смазки. Уплотнение может быть встроенного и разделяемого типа. Уплотнение разделяемого типа рекомендуется при работе в загрязненной среде.

Запорные кольца служат для фиксации линейного подшипника в корпусе и ничем не отличаются от применяемых в машиностроении пружинных кольцевых стопоров (зегеров). Возможна поставка подшипника как с кольцами, так и без них.

Линейный подшипник в паре с цилиндрическим стержнем можно отнести к направляющим прямолинейного движения. Направляющие прямолинейного движения — это опоры, которые обеспечивают прямолинейность перемещения деталей (столов, суппортов, ползунов) в заданном направлении и воспринимают действующие на них силы. Помимо этого, такая пара является направляющей качения.

Для смазывания линейных подшипников применяются два вида смазочных материалов: жидкие (смазочные масла) и пластичные мазеобразные. Пластичные смазочные материалы получили широкое применение в связи с облегчением обслуживания, с меньшим расходом по сравнению с жидкими, возможностью одноразового (за весь период эксплуатации) смазывания.

Смазочные материалы, применяемые для обычных подшипников качения, могут быть использованы и для линейных подшипников. Как правило, линейные подшипники поставляются уже заполненные смазкой.

На цилиндрической направляющей должны быть предусмотрены фаски. Подшипники малых размеров должны вставляться в посадочное отверстие от руки. Использование оправки для установки рекомендуется для больших диаметров подшипников
